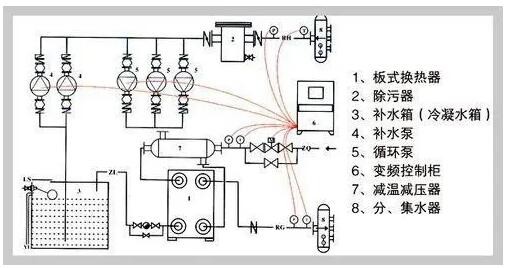

板式換熱器循環原理圖

　　板式換熱器是由帶一定波紋形狀的金屬板片疊裝而成的新型高效換熱器，結構部件包括板片、墊片、壓緊板（活動壓緊板和固定壓緊板）、框架（上、下導桿，前支柱）、夾緊螺栓組成，各板片之間形成薄矩形通道，板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，冷/熱換熱介質分別在各自通道流過，與相隔的板片進行熱量交換，以達到用戶所需溫度。

　　板式換熱器由一組金屬板片組成，板上有四個角孔，供冷熱兩種介質通過。組裝時A板和B板交替排列，板片間形成網狀通道，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以根據需要逆流或順流，在流動過程中冷熱流體通過板壁進行熱交換，從而達到所需的效果。

　　可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

　　傳熱板片是換熱器的核心部件，板片的成型工藝及材質特性對密封和換熱效率會產生直接影響。換熱器通常以水作為冷卻介質，板片多數采用不銹鋼薄板制造，在板片上壓制有波紋流梢，相鄰兩板片之間的空間即為介質流道，冷、熱流體在板片兩側流動時，通過板片進行熱量交換。
　　板式換熱器的單流程結構是只有兩塊板片不傳熱，首板和尾板。雙流程結構：每一個流程有2塊板片不傳熱。
　　板式換熱器使用1-2年的周期后需要進行必要的拆檢、清洗、打壓測試等。對于變形或穿孔等存在問題的板片需要及時更換，在這過程中散熱板片的裝配嚴格按流程圖排列。
